02 — Capacity
생산 능력
2교대 기준 가동률 82%, 야간 무인 운전 시간을 더하면 실가동은 월 620시간입니다.
- 운영 방식2교대 + 야간 무인 운전
- 월 가동 시간설비당 평균 620시간
- 월 생산능력최대 156,000점
- 긴급 대응야간 투입 시 익일 오전 1차 가공 완료
가공 설비를 늘릴 때마다 검사 장비를 먼저 늘렸습니다. 만들 수 있는 것보다 확인할 수 있는 것이 많아야 한다고 생각합니다.
01 — Machining
가공 설비
2024년 이후 도입 설비는 전량 자동 공구 교환과 팔레트 체인저를 갖춰 야간 무인 운전에 투입됩니다.
| 설비 | 수량 | 가공 범위 | 주요 사양 |
|---|---|---|---|
| 5축 동시 머시닝센터 | 9대 | Ø630 × H500 | 18,000rpm · 스케일 피드백 |
| 수평형 머시닝센터 | 12대 | 480 × 480 × 300 | APC 2팔레트 · 자동 계측 |
| 수직형 머시닝센터 | 6대 | 1,000 × 510 × 510 | 절삭유 고압 쿨런트 70bar |

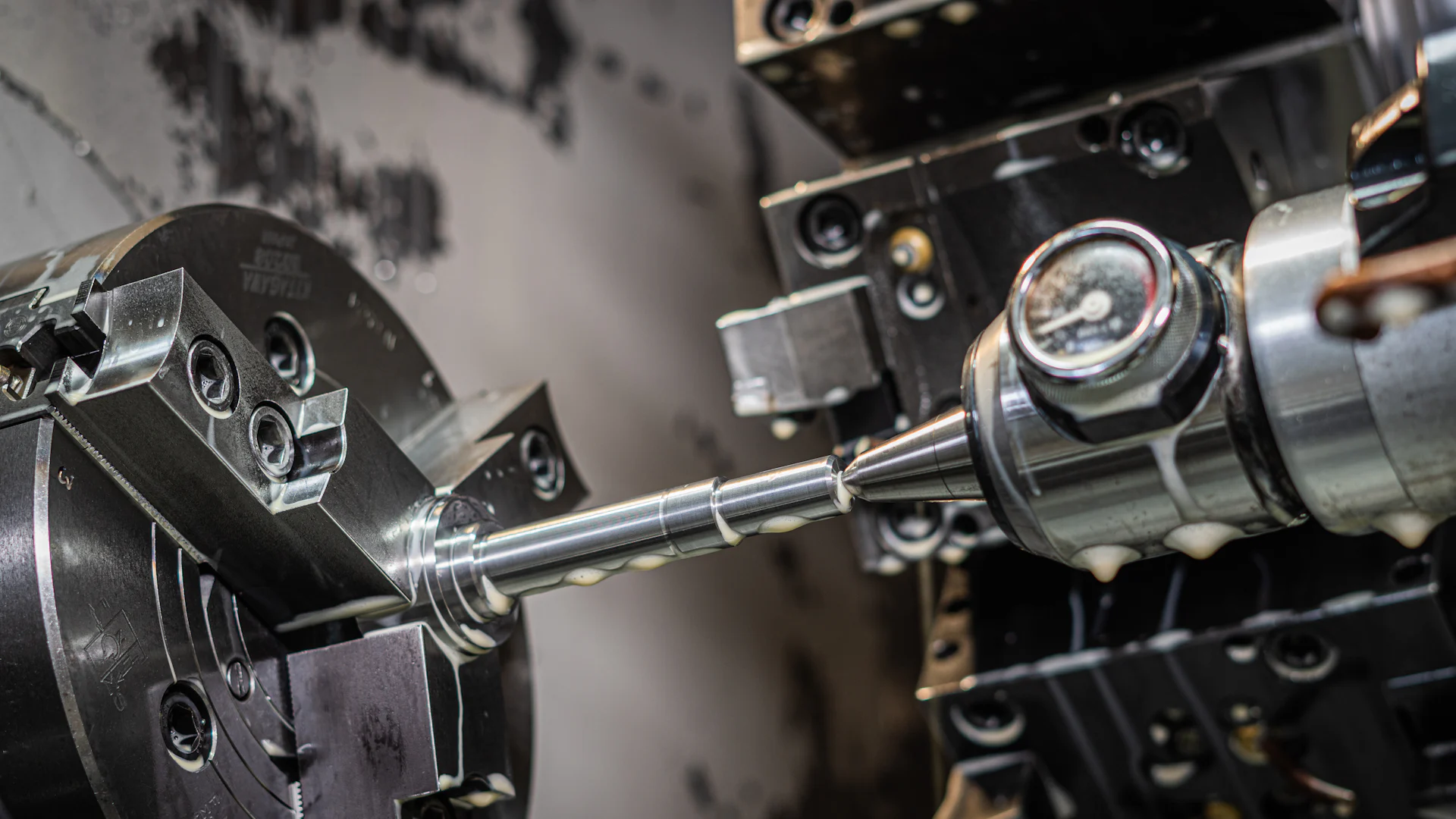

| CNC 복합선반 | 11대 | Ø320 × L800 | Y축 · 밀링 스핀들 · 서브 스핀들 |

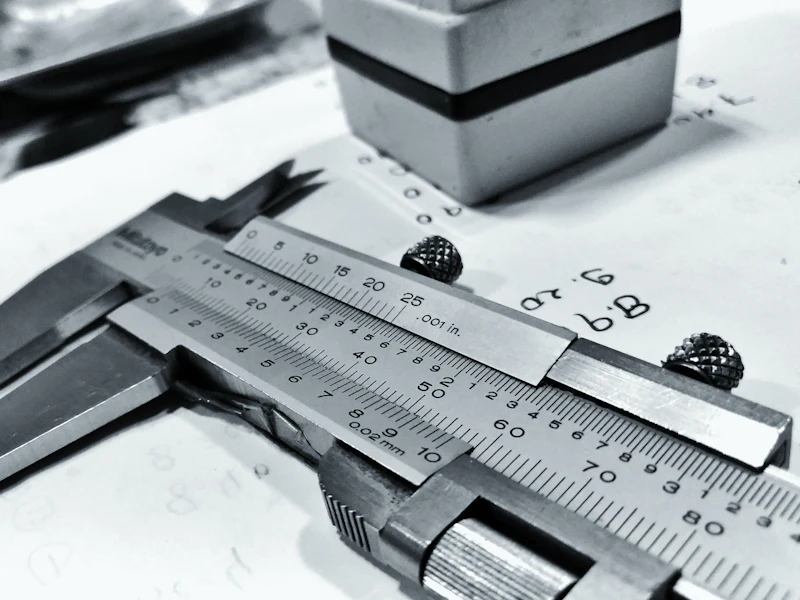

측정실은 20±1℃로 유지되며, 반입된 부품은 2시간 항온 후 측정합니다.

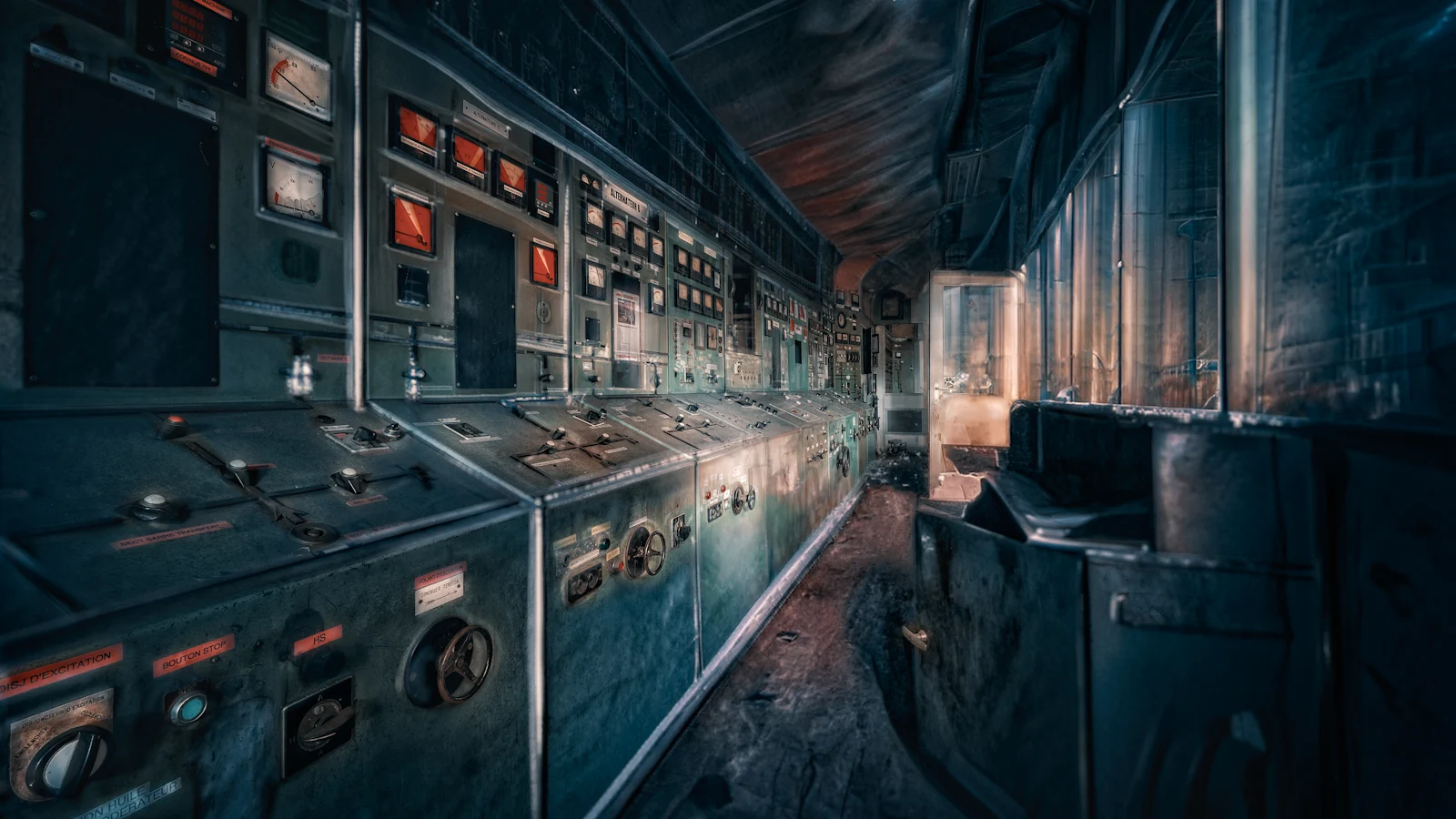

2교대가 끝난 22시 이후에도 설비는 팔레트 체인저로 스스로 돌아갑니다. 다음 날 아침 첫 작업은 야간 가공분 검사입니다.
03 — Measurement
검사 · 측정 장비
| 장비 | 수량 | 측정 범위 / 정밀도 |
|---|---|---|
| 3차원 측정기 (CMM) | 4대 | 900×1200×800 · 1.7+L/350㎛ |
| 진원도 측정기 | 1대 | 0.02㎛ 분해능 |
| 표면조도 측정기 | 2대 | Ra 0.01㎛ 단위 |
| 공구 예조정기 | 2대 | 가공 전 공구 길이·직경 사전 측정 |
도면 한 장이면
검토를 시작합니다
2D·3D 파일과 수량, 희망 납기를 보내주시면 1영업일 안에 회신드립니다.
