검사 성적서, 밀시트, PPAP 문서까지 묶어서 보냅니다. 고객사 품질팀이 다시 요청할 일이 없도록 하는 것이 목표입니다.
진공 챔버 플랜지, 가스 매니폴드, 웨이퍼 척 베이스, 리프트 핀 하우징을 가공합니다. 대면적 알루미늄 가공은 변형 관리가 핵심이라 황삭 이후 24시간 시효 처리를 거친 뒤 정삭에 들어갑니다.
| 품목 | 소재 | 주요 공차 | 후처리 |
|---|---|---|---|
| 진공 챔버 플랜지 | AL6061-T6 | 평면도 0.01 / 300 | 하드 아노다이징 |
| 가스 매니폴드 | SUS316L | 내경 ±0.005 | 전해연마 Ra 0.2 |
| 웨이퍼 척 베이스 | AL6061-T6 | 평행도 0.008 | 세라믹 코팅 |
| 리프트 핀 하우징 | SUS304 | 동심도 0.01 | 패시베이션 |
소재는 밀시트가 확인된 국내 유통분만 사용합니다. 입고 시 경도와 치수를 전수 확인합니다.
밸브 블록과 매니폴드는 교차 구멍의 버(burr)가 곧 고장으로 이어집니다. 사내에 열유동 디버링과 내압 시험 설비를 갖춰 세척·검사까지 끝낸 상태로 출하합니다.
| 구분 | 내용 | 비고 |
|---|---|---|
| 가공 범위 | 최대 480 × 480 × 300mm | 수평형 MCT 12대 |
| 내압 시험 | 350bar · 3분 유지 | 전수 검사 |
| 디버링 | 열유동 디버링 · 초음파 세척 | 입자 관리 NAS 8급 |
| 월 생산능력 | 최대 42,000점 | 2교대 + 무인 야간 |
변속기 하우징, 요크, 허브 캐리어를 가공합니다. 서열 납품 대응을 위해 완제품 안전재고를 3일치 유지하며, 로트별 이력은 MES에서 5년간 조회됩니다.
| 항목 | 기준 |
|---|---|
| 문서 | PPAP Level 3 · 관리계획서 · FMEA |
| 공정능력 | 중요 특성 Cpk 1.33 이상 상시 관리 |
| 추적성 | 로트 각인 · MES 이력 5년 보관 |
| 납품 | 서열 납품 · 안전재고 3일분 운영 |

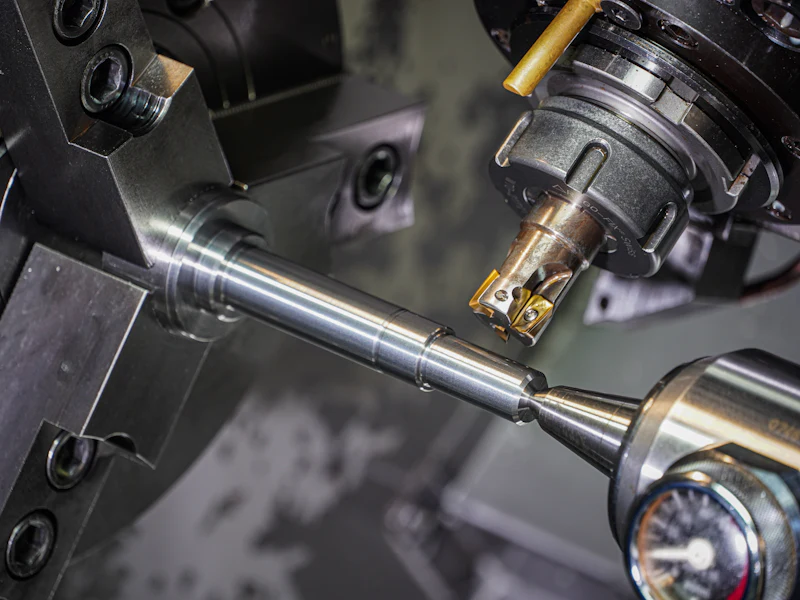

복합선반은 Y축과 서브 스핀들을 갖춰 한 번 물린 상태에서 가공을 끝냅니다.
04 — Materials

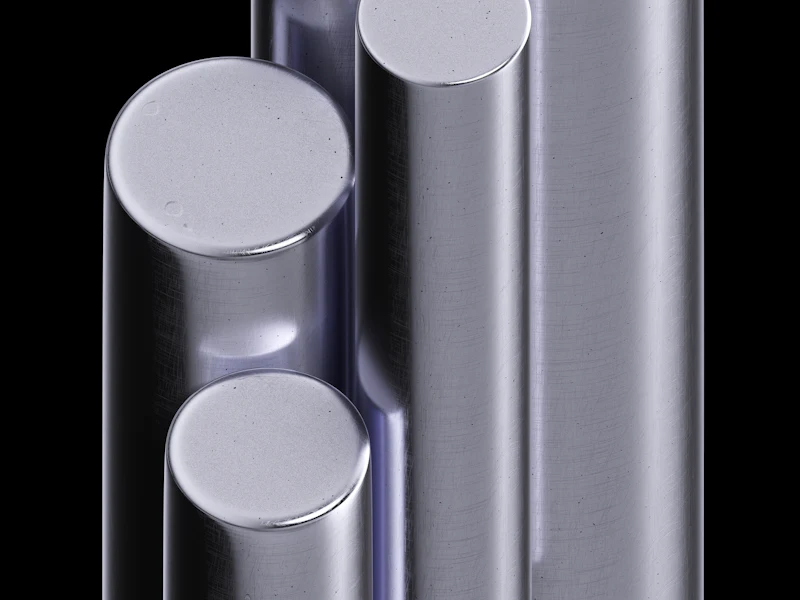

대응 소재
- 알루미늄
- AL6061-T6 · AL7075-T651 · ADC12
- 스테인리스
- SUS303 · SUS304 · SUS316L · SUS440C
- 탄소강 · 합금강
- S45C · SCM440 · SCM415 (침탄)
- 특수 소재
- 인코넬 718 · 티타늄 Gr.5 · 하스텔로이 C276
도면 한 장이면
검토를 시작합니다
2D·3D 파일과 수량, 희망 납기를 보내주시면 1영업일 안에 회신드립니다.
